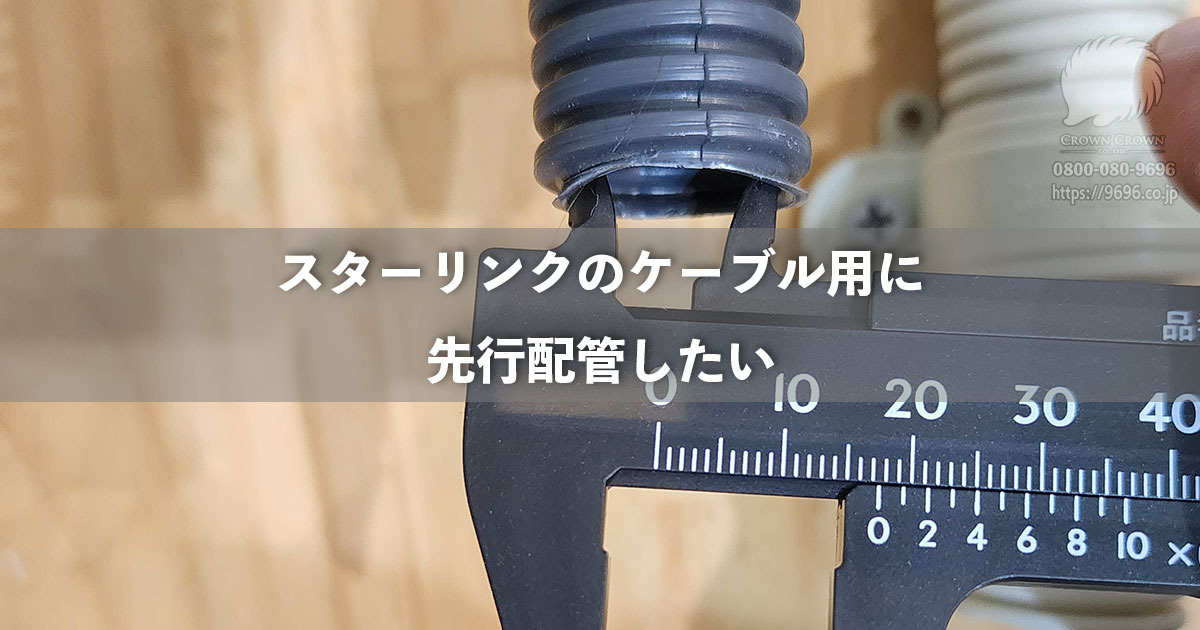

スターリンクケーブルが通せるCD管・PF管のサイズはいくつ？

実際の配管との組み合わせ

スターリンクケーブルの先端は、硬質プラスチックのコネクションヘッドになっています。この幅が16mmあることから、16mmの内径の管には通りません。
スターリンク純正別売りの「石造壁配線キット」には直径19mmのドリルビットが付属されていることから、19mmの穴を通ることがわかります。
ただし、長い配管にケーブルを通すときには、ガイドワイヤーなどを使う必要があることから、内径には十分な余裕があることが好ましいでしょう。
なお、内径が17mmのPFS-16にもケーブル先端は通りませんでした（自社調べ）

実際の画像

この実験結果から、19mmの穴でも通すのはそれほど簡単なことではなさそうです。

配管内通線はガイドワイヤーを使う

まっすぐの塩ビ管などであれば柔らかいケーブルも通せるかもしれませんが、PF管やCD管にケーブルを通すときにはガイドワイヤーを使います。
最初から細い針金が挿入されている場合もありますが、そうでない場合はあとから下の写真のようなガイドワイヤーを挿入し、ケーブルに結び付けて引っ張ります。

スターリンクのケーブル仕様書

実際のCD管・PF管のサイズ

古河電工のCD管、PF管のサイズは以下のようになっています。

CD管

■特長

1. コンクリート埋設専用
2. 経済的

■仕様

品　番	内径(d) (mm)	外径(D) (mm)	長さ/把 (m)	把の大きさ(約mm)			質量/把 (約kg)
				内　径	外　径	幅
CD-14	14	19	50	420	555	180	3
CD-16	16	21	50	420	570	195	3
CD-22	22	27.5	50	420	620	245	5
CD-28	27	34	30	420	600	240	4
CD-36	35	42	30	420	650	290	5

PF管（プラフレキ1.5重管）

■概要

1. 自己消火性がありコンクリート埋設はもちろん、いんぺい・露出箇所にも使用可能。
2. 配管作業が容易。
3. １４ｍｍから５４ｍｍの７サイズを品揃え。

■仕様

品 番	内径（d） （mm）	外径（D） （mm）	長さ/把 （m）	把の大きさ（約mm）			質量/把 （約kg）
				内径	外径	幅
PFS-14	16	21.5	50	420	575	195	4
PFS-16	17	23	50	420	590	215	4
PFS-22	24	30.5	50	420	640	270	6
PFS-28	30	36.5	30	420	620	260	4
PFS-36	38	45.5	30	420	670	320	6
PFS-42	42	52	30	420	810	250	7
PFS-54	53	64.5	30	420	900	280	10

PF管（プラフレキ2重管）

■概要

1. 古河独自構造で凹凸が目立たず、また外観が美しく露出配管に最適。
2. 耐候性良好。
3. 自己消火性。

■仕様

品 番	内径（d） （mm）	外径（D） （mm）	長さ/把 （m）	把の大きさ（約mm）			質量/把 （約kg）
				内径	外径	幅
PFD-16	16	23.0	50	420	590	215	9
PFD-22N	22	30.5	50	420	640	270	12
PFD-28N	28	36.5	30	420	620	260	8
PFD-36N	36	45.5	20	420	660	220	8
PFD-42	40	52.0	10	420	620	210	5
PFD-54	52	64.5	10	420	670	250	6

画像および寸法表等の資料は古河電工ウェブサイト（https://www.furukawa.co.jp/）から転載しております。
