クラウンクラウンの松本です。

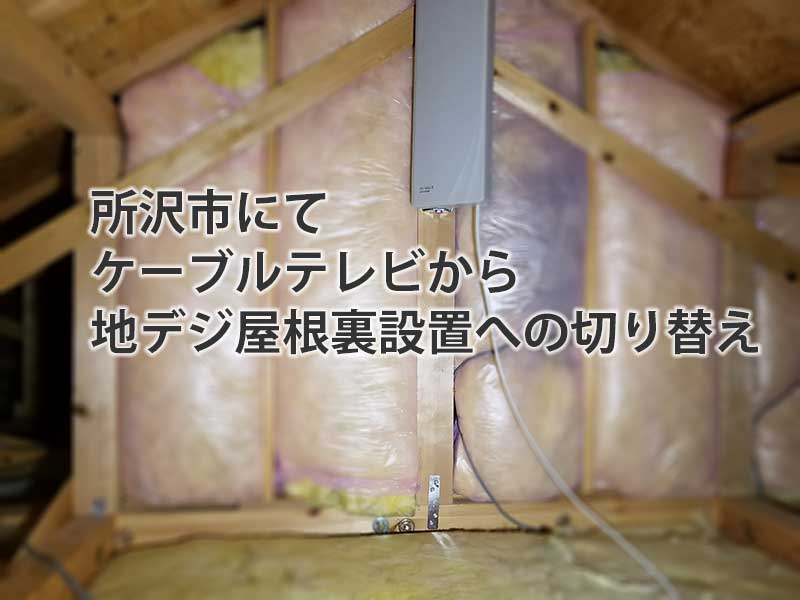

今回の施工事例では地デジアンテナを屋根裏に設置しています。
外壁がベージュで、万が一外につけ直すことがあった場合に、ということでベージュのアンテナを設置しています。

概要

最近はケーブルテレビの多チャンネル放送の需要がなくなったということで、ランニングコストを抑える意味でアンテナ工事をご依頼いただきました。仕上がりは屋根裏に収めることができ、見た目もすっきりとご満足いただけました。ローカル局は視聴対象外とさせていただいておりますが、アンテナを屋根裏に入れることにより、高さが上がった関係でぎりぎりですがローカル局も受信できています。


アーネストワンの物件で、屋根裏にアンテナ配線はありませんでしたが、今回は軒下からアンテナ配線を取り入れています。

屋根裏へのアンテナ配線について

屋根裏にアンテナ配線がない場合、屋根裏にアンテナ設置をするためには配線を引き込まなくてはいけませんが、その方法は大きく二つあります。

  1. 屋外に出ている引き込み線を軒下もしくは屋根裏に面している壁面(切妻屋根の場合など)から穴をあけて引き込む
  2. 最上階の壁面テレビ端子につながっているアンテナ配線を、壁の中を通過させて屋根裏に引き上げる

主に上記の2パターンとなりますが、それぞれメリットとデメリットがあります。
1の場合、引き込み線を直接持っていくため、後日BSアンテナを増設する際に屋根裏に再度入る必要もなく、配線上シンプルな構成となります。ですが、屋外から配線を引き込むため、穴あけ作業が必要になります。
2の場合、外壁や軒下に穴を空けなくて済むというメリットはありますが、一カ所の壁面テレビ端子からアンテナ線を引き上げた場合、配線の組み換えの関係により、BSアンテナを追加しようとするとやや面倒な工事となります。また、工事料金も多少高めになります。

今回は、壁面テレビ端子から引き上げる方法が第一希望だったのですが、屋根裏内の環境により、軒下からの通線工事に変更となりました。とはいえ、屋外の引き込み線の場所から、軒下の通線場所までが近く、目立たずに工事を行うことができました。

測定結果

所沢市電波測定結果(屋根裏アンテナ直下)
ch 16ch 21ch 22ch 23ch 24ch 25ch 26ch 27ch 28ch 30ch 32ch
強度 30.9 59.0 56.6 58.3 58.8 59.6 60.8 52.4 47.8 20.8 32.1
MER 16.8 32↑ 32↑ 32↑ 32↑ 32↑ 32↑ 32↑ 32↑ 9 23.2
BER NG 0 0 0 0 0 0 0 0 NG 1.4E-4
局名 MX フジ TBS テレ東 朝日 日テレ ETV NHK 放送大学 千葉 埼玉

電波測定結果所見

住宅密集地域だったこともあり、ベランダでは電波がいまいちでした。
屋根の形状がやや複雑だったのですが、屋根裏の一番高い位置で、一般チャンネルが良好に電波を受信することができました。
TOKYO MXなどのローカル局をもっと強く受信するには屋根よりも高い位置への取り付けもご案内いたしましたが、目立たず、メンテナンスの心配もない屋根裏への設置となりました。
また、一般チャンネルの電波も良好に受信できたため、ケーブルテレビで使用していた既存ブースターを調整して再利用することにより、工事料金を抑えることができています。

今回の工事料金

今回の工事料金は以下のようになっています。

所沢市屋根裏地デジアンテナ工事料金
地デジアンテナ工事 22000
屋根裏作業 8000
穴あけ・通線工事 6000
梯子作業相当 2000
既存ブースター調整 5000
浴室点検口内作業 3000
工事料金合計(税別) 46000

所沢市なので別途出張料金をいただいております。

工事のポイント

今回は屋根裏の点検口が小屋裏収納の中にありました。
アンテナの設置場所は点検口から入ってすぐ正面となっていますが、配線の引き込み場所はここから反対の隅の方から引き込んでいます。

室内の壁面テレビ端子の情報は屋根裏の形状のせいで手が届かず、軒下からの引き込みとしています。ただし、軒下からは比較的通線しやすくなっていたため、直径9mmの開口で同軸ケーブルを直接引き込むことができました。そのためケーブルと穴との隙間は通気用の穴よりも少なく仕上がっています。
一般的に屋根裏に設置したアンテナを屋外に設置し直すことはないと思いますが、万が一の可能性を考えベージュのアンテナを希望されたため、設置はベージュのアンテナとなっています。

設置アンテナはマスプロ電工のU2SWLA20(ベージュ)、ブースターは既存のものを流用しています。
各説明書は工事明細、保証書、保証規定とともにお渡ししております。

施工時間

電波調査~カウンセリング:30分
施工時間:60分
となっています。
